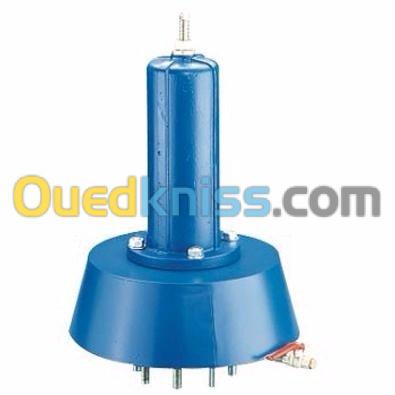

Soupape de décharge anti-bélier aep

Sa fonction est de protéger les conduites contre les phénomènes de surpression (coups de bélier) quelles qu’ en soient leurs origines, en évacuant instantanément les excédents d’eau. • L’appareil se compose d’un ressort que l’on tare à la valeur désirée et qui sert à maintenir un clapet sur son siège afin de faire l’étanchéité. • Lorsqu’une onde de surpression se produit, celle-ci provoque la compression du ressort d’où l’ouverture du clapet ce qui signifie évacuation d’eau. • Il est intéressant de noter que l’axe est conçu de manière à compenser des défauts d’alignement provoqués par la poussée hydraulique sur le clapet et par la force du ressort. Ceci évite toute instabilité et permet au clapet de s’auto-centrer lors du passage de l’eau. Caractéristiques techniques : • Raccordement : Brides percées PN voir tableau • Pression de fonctionnement admissible PFA en eau (adduction, distribution, évacuation) : Voir tableau • T° : Mini. 0 °C Maxi. 60 °C • Fluide admis : Liquides clairs • Agrément : ACS • Normes construction internationales : Perçage brides suivant EN1092-2
