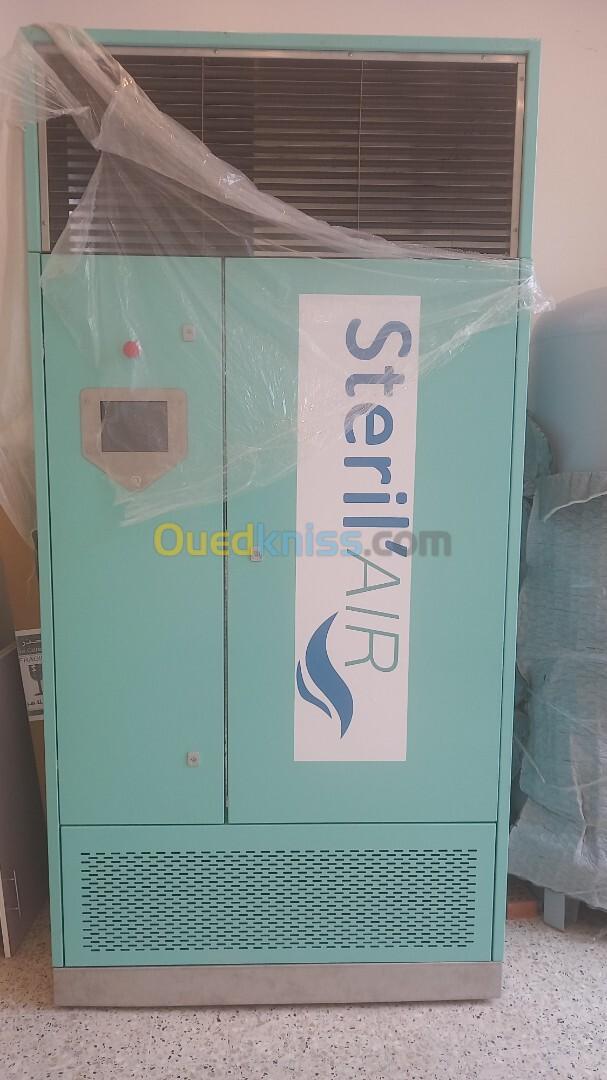

Central traitement d'air CTA stérilair bloc opératoire ISO 5 et ISO 7

Raccordement extérieur Tous les raccordements se font coté haut arrière gauche Raccordement aspiration air frais D200 mm Drainage condensat par pompe, raccordement 1/2" Entrée câble électrique section 4 X 6 mm2 + Terre 10 mm2 Structure Panneaux latéraux tôle acier galvanisée & peinture époxy, isolés thermiquement Porte avant tôle acier galvanisée & peinture Bac condensat inox 304L Châssis structure renforcé tôle 3.0 mm, permettant la manutention aisée démontable sur toute la périphérie basse Caractéristiques Conforme aux classes ISO 7 Filtration d’entrée et reprise G4 + F7 Filtration terminale H14 et filtration UV Débit nominal 2000M3/H  Moteur EC à vitesse variable, le Débit peut être ajusté de 1500 à 2500 m3  Régulation température par automate PLC Panneau de commande tactile, écran 8’’ (pouces) Affichage grands chiffre température & humidité Régulation température automatique Spécifications dimensionnelles Largeur 1230mm Profondeur 740mm Hauteur hors tout 2500mm dont: Hauteur unité principale 2000mm Hauteur plenum de soufflage 500mm Electricité Alimentation électrique 3PH + N et terre , 400 Vac Puissance maximale absorbée : 10,6 KW Résistance électrique 9 kW Ventilateur 1,4 kW Contrôle & régulation 0,2 kW Intensité maximale absorbée 23 A CTA ISO 5 Flux laminaire FICHE TECHNIQUE - CTA AVEC PLAFOND FILTRANT Description générale Installation destinée au traitement d’air en salle d’opération avec flux laminaire vertical, filtration haute efficacité et désinfection UVC. Plafond filtrant · Dimensions : 2600 x 1800 mm Vitesse : 0.3 m/s Filtration : HEPA H14 Structure : Tôle laquée anticorrosion Configuration : 4 filtres V-Bank Marque : KLC Caissons de reprise Nombre : 2 Dimensions : 720 x 720 mm Filtration : F7 Caisson air frais Aspiration extérieure Filtration : G4 + F7 Unité CTA Type : Verticale intérieure Débit : 4500 m3/h UVC : 90W (6x15W OSRAM) Batterie froide : 72000 BTU (2x36000 inverter) Chauffage : 13.5 kW modulé Structure : Double peau isolée polyuréthane Contrôle : Automate Commande Panneau encastré Écran tactile Gainage Panneaux rigides pré-isolés Flexible aluminium D250 pour reprise Schéma de principe Air extérieur → Filtration G4/F7 → CTA → Plafond filtrant H14 → Salle → Reprise F7
